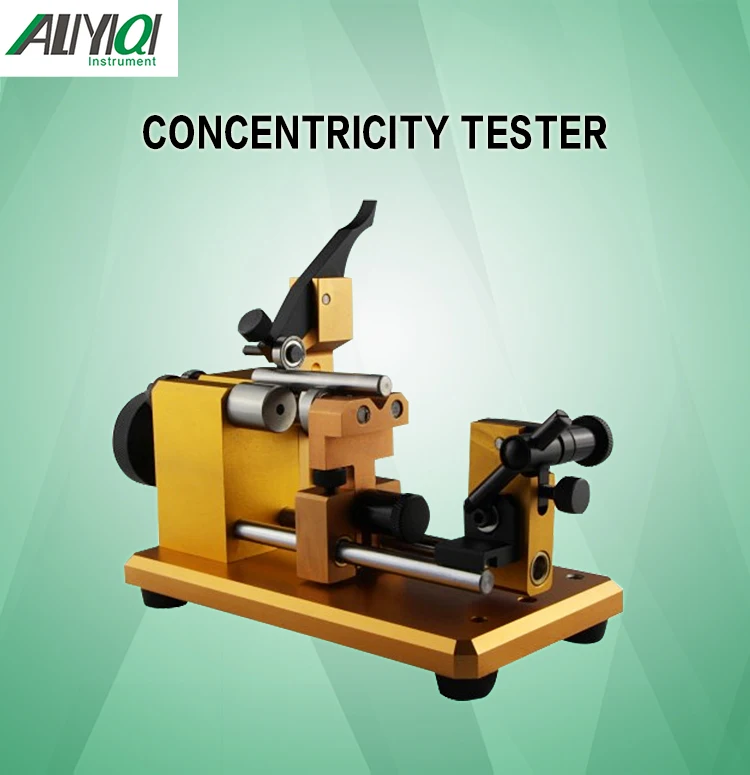

ALIYIQI - AT-20 0.005mm estreito e superfícies côncavas coaxial deflexão instrumento de medição testador concentricidade rolamento detlection

Tags: test stand series, manual test stand series

Marca: Aliyiqi
Modelo Número: AT-20

3Escala da aplicação:

É apropriado para a medição da rotação simétrica da peça, tais anúncios eixo passo, manga de eixo, bucha bloco etc.

Uso principal:

1. medição de precisão para a circularidade, concentrcity, circular excentricidade do eixo da peça de trabalho.

2. rapidamente para o círculo externo e interno círculo de medição de precisão do eixo da peça de trabalhoAo mesmo tempo.

3. medição rápida para a superfície nivelada, círculo círculo interno e externo ao mesmo tempo.

Matéria:

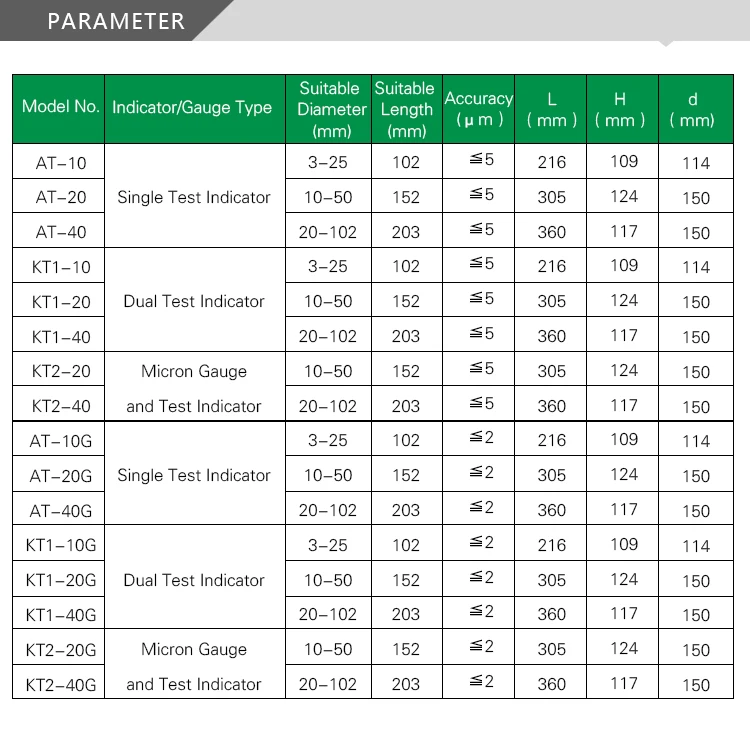

1. Standard precisão 0.005mm, e de alta precisão 0.002 milímetros

2. medição rápida, sem necessidade de re-ferramentas.

3. operação conveniente, ampla gama de aplicações.

4. fácil de transportar, simples de manter.

5. demanda para o ambiente operacional é comum.

6. Custom made está disponível de acordo com a particularidade da peça.

Há três aspectos necessários para verificar em primeiro lugar quando se escolhe o verificador da concentricidade.

1. padrão de precisão e de alta precisão

2. rotativo do eixo de trabalho

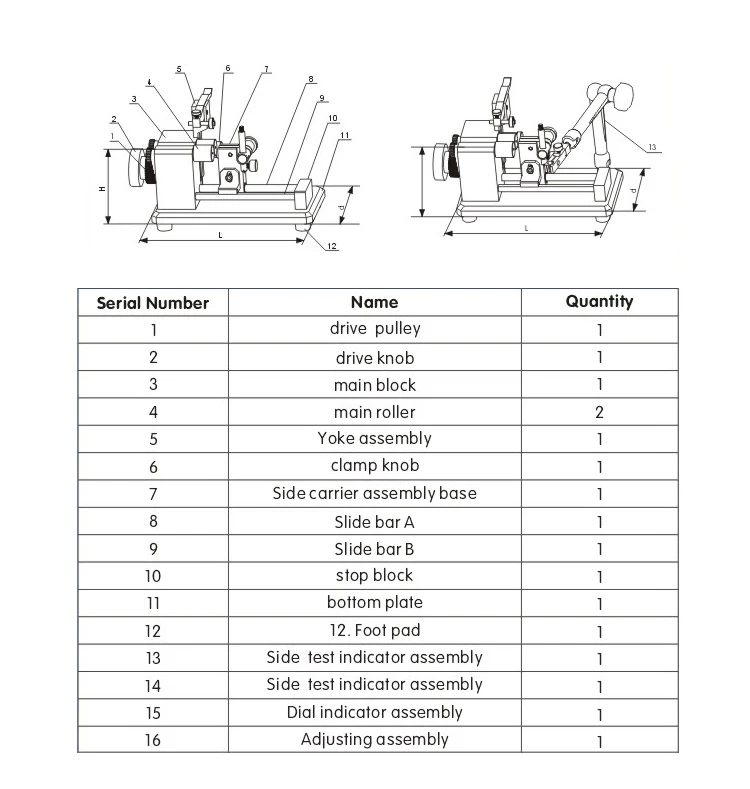

3. especificação de bitola e outros acessórios, tais como suporte de calibre, suporte indicador de teste padrão, lado suporte indicador de teste, trilho de suporte final etc.

Instrução De operação:

1. coloque o instrumento em ambiente seco e limpo, não o exponha diretamente à luz do sol ou úmidoLugar, e evitar a alta temperatura e vibração violenta.

2. instrumento tester é um instrumento de alta precisão de concentricidade, durante o transporte e que se deslocamProcesso, que deve ser manuseado com cuidado, evitar o impacto e colisão,

3. para evitar influenciar a precisão do instrumento, limpar o "rotativo do eixo de trabalho" e"Guia do eixo" com um pano macio ou algodão embebido em álcool puro absorvente ou especialMais limpo, evitando a ser tocado ou limpo com a mão diretamente.

4. fazer antiferrugem e limpar o trabalho de manutenção regular, impedindo que o instrumento de entrar em contato comÁcido (corrosivo) substância.

5. colocá-lo na horizontal quando se utiliza, impedindo que a peça de trabalho contra o movimento axial quandoMedição.

Uso:

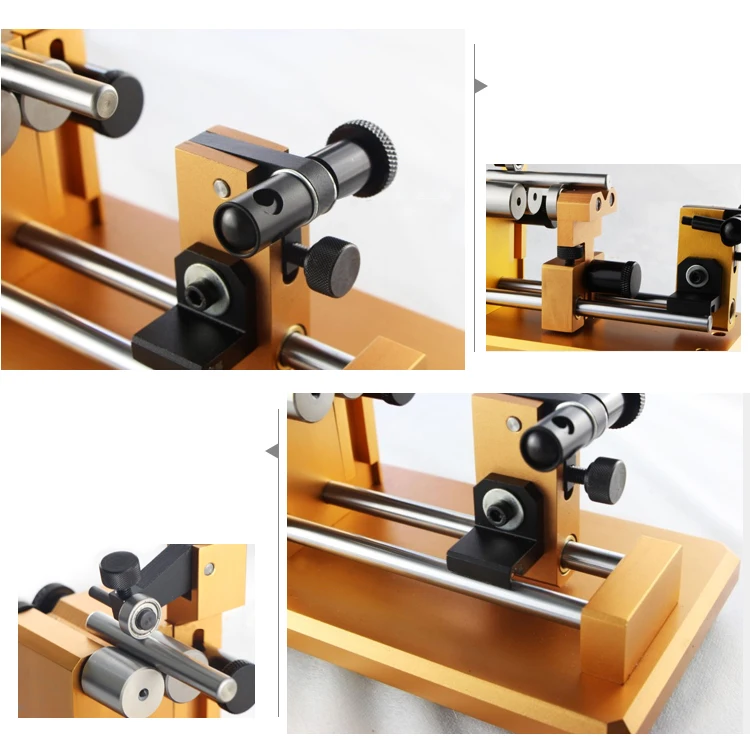

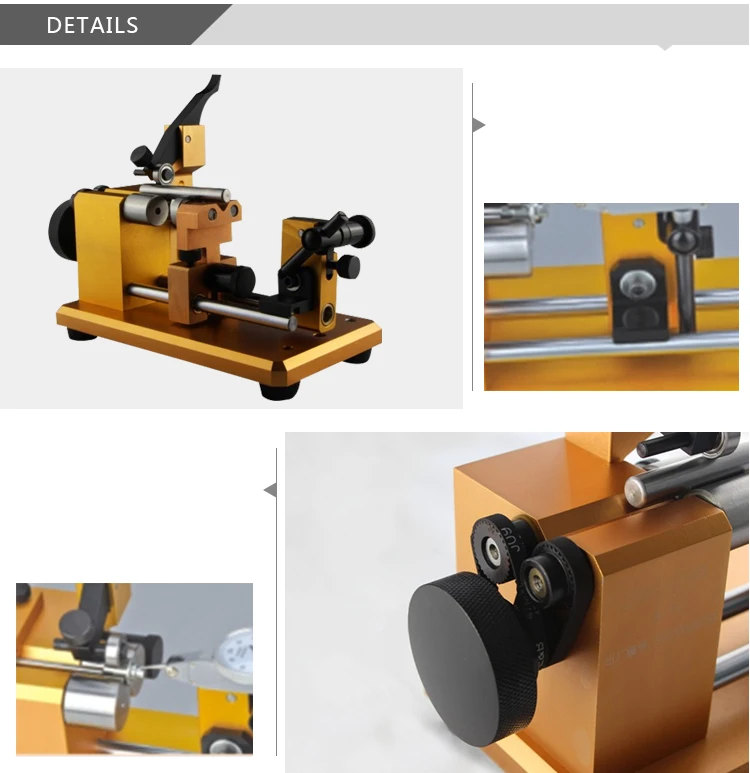

1. ajustar a altura do "rolete" de acordo com o tamanho da peça de trabalho, e fazer o"Rolete" segurar a peça de trabalho medido sob a pressão adequada.

2. aumentar o "rolete" através de "manopla de operação", então coloque a peça de trabalho medido para o"Rotativo do eixo de trabalho", e devolver o "rolete" a sede depois.

3. ajustar a altura do calibre "suporte", e movê-lo até que a cabeça de medição do indicador/medidorToca a superfície da peça, então ajustar a agulha de marcação apontando para zero.

4. ajustar a cabeça de medição de "indicador de teste" para a posição adequada de medida da peçaSuperfície, então ajustar a agulha de marcação apontando para zero.

5. gire a roda de mão, e um ajuste fino indicador/medidor de cabeça com base na situação real, entãoTerminar a leitura.

Manutenção:

1. todas as partes devem ser mantidos limpos, se houver qualquer poeira minúscula, ele pode ser surpreendido por ballon-blowingMétodo; e se não houver óleo mancha ou marca de dedo, por favor apagar suavemente com algodão,

2. auto-desmontagem e auto-montagem do instrumento é proibida, a fim de evitar regucingA precisão do instrumento e danificar o instrumento.

3. quando não estiver em uso, cobrir o instrumento com tampa protetora contra poeira para evitar a poeira; pintura com óleo anticorrosivoE mantê-lo em um lugar seco para evitar ferrugem.

4. a fim de preservar o funcionamento do instrumento, a inspecção regular é aconselhável.

-AT_01

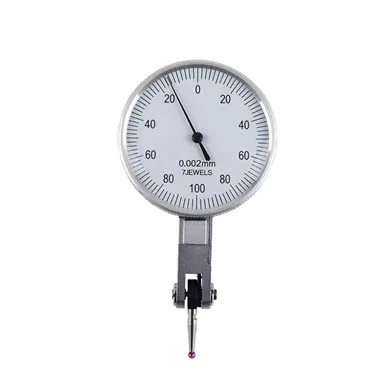

NOTA:Calibre precisa comprar sepatarely

Clique na imagem para comprar calibre que você precisa.

-AT_02 -AT_03 -AT_04 -AT_05 -AT_06 -AT_07
