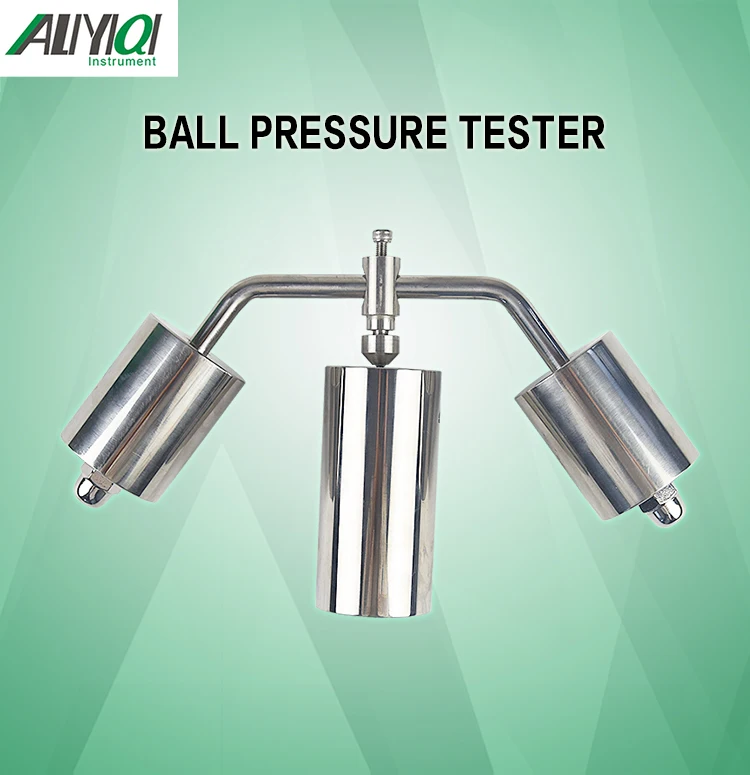

Testador de pressão de esfera (aqy)

Tags: others

Marca: Aliyiqi
materiais de bricolage: Elétrica
Energia: Manual
Modelo Número: AQY
Utilização: Máquina de teste de compressão
Material: Stainlesssteel
N.W.: 4.4 kg
Size: 33X24X8cm
Place of Origin: Zhejiang, China (Mainland)

Aplicação:

Este dispositivo do experimento é projetado de acordo com as exigências do "teste da pressão da bola" em gb2099

Padrões, usados principalmente para testes de calor em casa e produtos similares dos soquetes do plugue. Ele é o

Equipamento necessário para fabricantes relevantes e departamento de qc para inspeção de qualidade de produto

E controle.

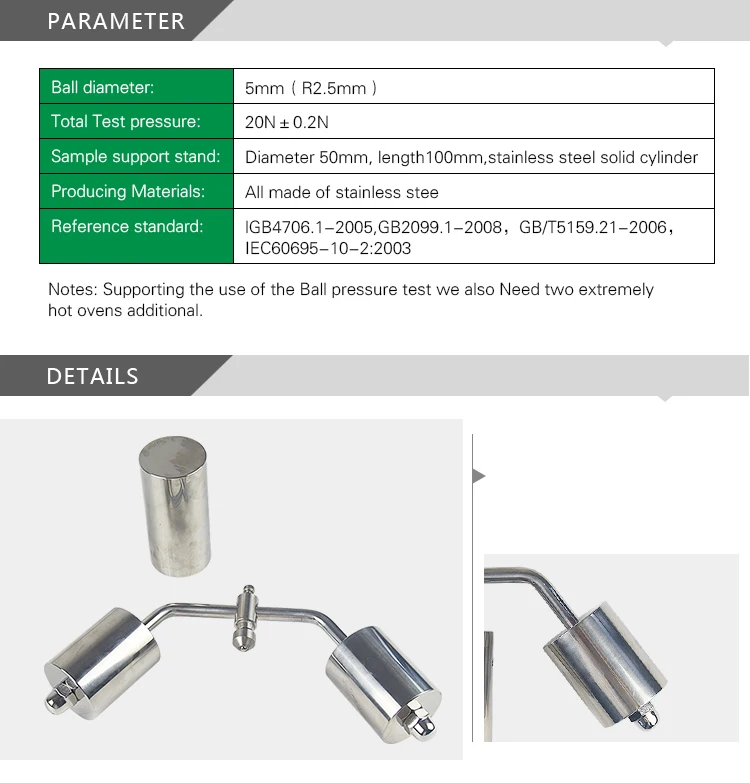

Parâmetros técnicos:

1. diâmetro da bola 5mm (r2.5mm)

2. pressão de teste total 20n0 0. 2n

3. suporte da amostra: diâmetro 50mm, length100mm, cilindro contínuo de aço inoxidável

4. produzindo materiais: todos feitos de aço inoxidável

5. padrão de referência: GB4706.1-2005, GB2099.1-2008, gb/T5159.21-2006, IEC60695-10-2: 2003

Notas: apoiando o uso do teste de pressão da bola também precisamos de dois fornos extremamente quentes adicionais.

Uso:

O teste da pressão da bola está fazendo a bola do metal (r2.5mm) e o instrumento do teste da pressão da bola de 20n 0.0.2n para pressionar a superfície da amostra de teste que foi colocada em uma caixa de aquecimento no estado padrão.

Depois de 60 min + 2 min/0 min sob a temperatura especificada do teste da amostra, fastly (<10 s) colocar a amostra do teste em 20 ° c water 5 ° c água, refrigeração 6 min. Dentro de 3 min após a remoção da água, meça o diâmetro do entalhe de superfície do produto de teste, para ver se o seu diâmetro de indentação é mais de 2mm ou não para avaliar a capacidade de deformação de resistência ao calor da amostra de teste sob a temperatura especificada

1. de acordo com os requisitos de teste, primeiro coloque o dispositivo de teste de bola na caixa de aquecimento por um longo e

Tempo suficiente para garantir que o dispositivo da pressão da bola alcançou a temperatura estável do teste

Antes de iniciar o teste.

2. colocando as peças testadas na base de apoio, torná-lo contato direto à base de apoio.

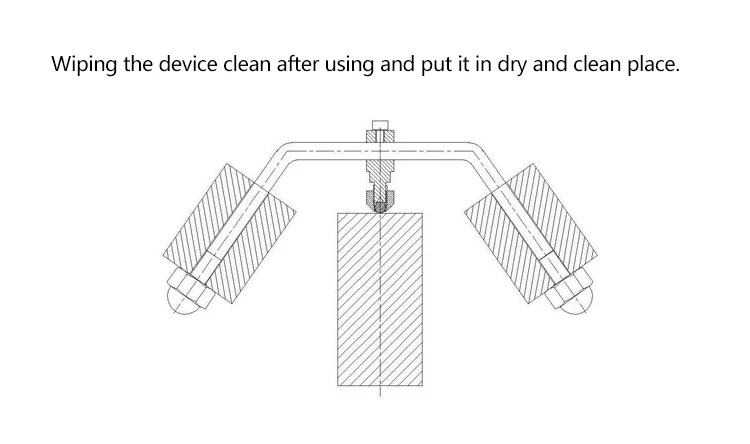

3. colocando a superfície das peças testadas em uma posição horizontal, pressione esta superfície por esfera de aço (veja abaixo). o teste deve operar na caixa de aquecimento de temperatura padrão.

4. após o teste até o padrão de tempo prescrito, remova a bola da amostra. after refrigerar

A bola de acordo com os padrões especificados requisitos. Medir o diâmetro da bola ondulação

Para determinar se qualificado ou não.
